球面レンズ
- カメラ、レーザー用、半導体装置、計測用等、様々な分野で用いる事が出来ます。
- 非球面レンズに比べ、結像、集光性能は落ちますが、 安価に作製する事が可能です。
- 素材によって光学特性が異なるため、使用する波長、パワーに応じて硝材、曲率半径を選定します。
- 平凸、平凹、両凸、両凹、メニスカスレンズ等対応可能です。
標準レンズ仕様
| レンズ外径D | 3～200mm |
|---|---|
| 外径公差(mm) | +0.0/-0.1（φ６０ｍｍ以下の場合） |
| 有効径 | 外径の8０％ |
| スクラッチ/ディグ（S/D) | （60/40） 、(40/20)、（20/10）使用波長によります。 |
| 偏芯 | 3分以内 |
| 面精度 | ニュートン3本以内（＠632nm） |
シリンドリカルレンズ
- ビームを1軸方向のみに集光、発散するため、ラインビームの作製用部品として使用されています。
- シリンドリカルレンズを用いる事で片軸のみの倍率変更が可能です。
- 通常の球面レンズに比べ、集光性能は若干悪くなります。
標準レンズ仕様
| レンズ外径□ | 20×10～100×60mm |
|---|---|
| 外径公差(mm) | +0.0/-0.1（□６０ｍｍ以下の場合） |
| 有効径 | 外径の80％ |
| スクラッチ/ディグ | （60/40） 、(40/20)、（20/10）使用波長によります。 |
| レンズ対応硝材一覧 | |
|---|---|
| 合成石英、シリコン(Si) | ゲルマニウム（Ge) |
| セレン化亜鉛(ZnSe) | 硫化亜鉛（ZnS） |
| フッ化マグネシウム（MgF2） | その他硝子、結晶材 |
※ 上記、硝材以外にも随時対応します。また作製可能かどうか、見積りから承ります。
※ 使用波長λと、焦点距離ｆを御指定頂ければ、設計から対応致します。また、在庫品にて対応可能であれば数日中での発送可能です。
金属コートミラー

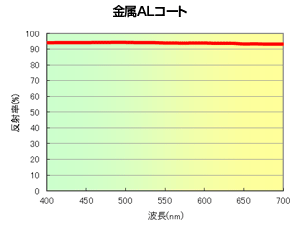

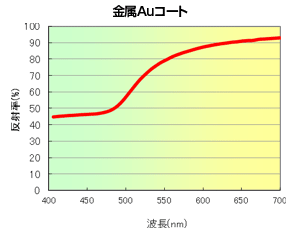

- Au、Al、Ag等の金属膜をガラス、金属類にコートする事で可視～赤外での高い反射率が得られます。
- 非常に傷つきやすく、エアーでの洗浄となります。反射率は下がりますが、保護膜付コートも対応可能です。
- 金属HRコート、保護膜コートの詳細はコートサービスを参照下さい。
標準コート仕様
| 有効径 | 外径の80％ |
|---|---|
| スクラッチ/ディグ | （60/40） 、(40/20)、（20/10）使用波長によります。 |
| 金属基板、硝材一覧 | |
|---|---|
| 合成石英、シリコン(Si) | ゲルマニウム（Ge) |
| 無酸素銅（ＯＦＣｕ） | ベリリウム銅(BeCu) |
| ステンレス鋼（SUS） | モリブデン（Mo）等 |
| その他金属 | 硝子材 |
特殊レンズ、プリズム
- 半球、超半球レンズは高い集光、結像性能を要する特殊レンズとして様々な分析機器やファイバーなどに用いられています。
- ルーフプリズム、特殊形状プリズム、微小光学素子の研磨も行っています。お問い合わせ下さい。
形状加工品、基板素材
- レンズ素材への穴あけ、段付等、様々な形状加工から研磨までの一貫生産を行っています。
- 単結晶ゲルマニウムの素材、基板販売も行っています。是非、お問い合わせ下さい。
